Что такое макетная плата и ее предназначение

Современные технологии требуют гибких и удобных решений для создания и тестирования электронных схем. Одним из таких решений является макетная плата. Этот инструмент широко используется для прототипирования и проверки работы электронных устройств, позволяя избежать сложностей, связанных с пайкой и постоянной фиксацией компонентов.

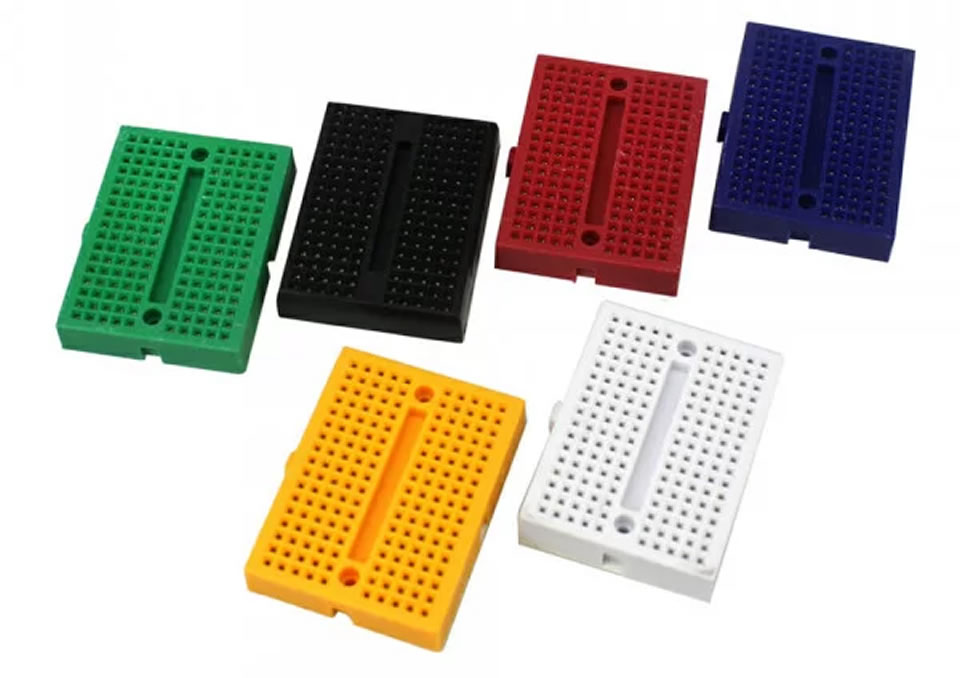

Макетная плата представляет собой пластиковую основу с большим количеством отверстий, расположенных в определенном порядке. Внутри плата имеет металлические контакты, которые обеспечивают электрическое соединение между элементами. Такая конструкция позволяет быстро изменять расположение деталей и подключений, что делает ее незаменимой для инженеров, студентов и любителей электроники.

Основное преимущество макетной платы заключается в ее универсальности. Она подходит для работы с резисторами, конденсаторами, транзисторами, микросхемами и другими компонентами. Кроме того, использование таких плат снижает риск ошибок в схеме, так как они позволяют легко внести изменения и проверить работоспособность конструкции до ее окончательной сборки.

Разновидности макетных плат и их особенности

Макетная плата представлена в различных формах и размерах, чтобы удовлетворить потребности разработчиков в зависимости от сложности проекта. Одним из основных критериев выбора является размер платы. Маленькие модели подходят для простых схем, в то время как крупные версии используются для сложных конструкций с большим количеством компонентов.

Существуют два основных типа макетных плат: паяльные и беспаечные. Паяльные платы требуют использования пайки для соединения элементов, что делает их подходящими для долговременных проектов. Беспаечные платы, наоборот, позволяют соединять детали без пайки, что идеально для временных конструкций и экспериментов.

Материал, из которого изготавливается плата, также имеет значение. Большинство макетных плат производится из пластика ABS, который устойчив к высоким температурам и механическим повреждениям. Также стоит обратить внимание на разметку платы: удобная сетка с пронумерованными рядами и колонками облегчает процесс сборки схемы и позволяет избежать путаницы.

Дополнительные функции, такие как интегрированные источники питания или специальные разъемы для микроконтроллеров, расширяют возможности использования макетной платы. Такие модели особенно полезны при разработке сложных систем, где требуется тестирование разных уровней напряжения или подключение периферийных устройств.

Работа с макетной платой: советы и рекомендации

Правильная работа с макетной платой обеспечивает эффективность и надежность тестируемой схемы. Перед началом работы важно убедиться, что плата чистая и ее контакты находятся в исправном состоянии. Загрязненные или поврежденные контакты могут привести к плохому соединению или неправильной работе схемы.

Для начала сборки рекомендуется предварительно составить схему и определить расположение компонентов на плате. Это поможет избежать ошибок и упростить процесс подключения. При работе с беспаечной платой следует использовать провода с зачищенными концами или специальные соединительные кабели, чтобы обеспечить надежный контакт.

В процессе сборки стоит проверять каждое соединение мультиметром, чтобы исключить вероятность короткого замыкания или обрыва цепи. Также рекомендуется размещать крупные и тяжелые элементы таким образом, чтобы они не перегружали плату и не создавали напряжение на контактах.

Для длительного использования макетной платы следует избегать сильного нажатия на ее поверхность и аккуратно извлекать детали, чтобы не повредить внутренние соединения. Хранение платы в сухом и чистом месте предотвращает коррозию и продлевает срок ее службы.

Использование макетной платы дает возможность реализовать самые сложные идеи, тестировать прототипы и создавать уникальные электронные проекты с минимальными затратами времени и ресурсов.
