Ключові моменти обв'язки котла та послідовність її монтажу

Щоб система опалення працювала ефективно, надійно та безперебійно, важливо дотримуватися правил та вимог щодо підключення котла та іншого оснащення. Окрім вдало вибраного та правильно підключеного котла, необхідно ще й підібрати коректну схему монтажу. Безвідмовна робота системи опалення залежать від того, наскільки правильно зроблено обв'язування опалювального котла. Якщо хоч один прилад неправильно підключений, це позначається на всій системі. Тому важливо розуміти, що собою представляє обв'язка котла, і якою є послідовність її монтажу.

Що собою представляє обв’язка котла?

Обв’язка котла представляє собою систему правильно підключеного оснащення, що розміщене між котлом і приладами опалення. Її також називають системою швидкого монтажу. Необхідна вона для надійної, безпечної, продуктивної та ефективної роботи котла, а також для успішної доставки теплоносія до радіаторів. Обв'язка забезпечує оптимальну температуру в опалювальній системі та контролює кількість теплоносія в системі, запобігає засмічення приладів шлаками та іншим сміттям, видаляє з системи повітря, дозволяє під'єднати різні контури опалення та налаштувати їх на необхідну температуру.

Система швидкого монтажу включає такі основні елементи:

• Опалювальні батареї та труби;

• Розширювальний бак;

• Насосна група;

• Очисні фільтри;

• Клапани: повітряні, запобіжні та інші;

• Кульові крани для від'єднання котел від системи;

• Термометр та манометр;

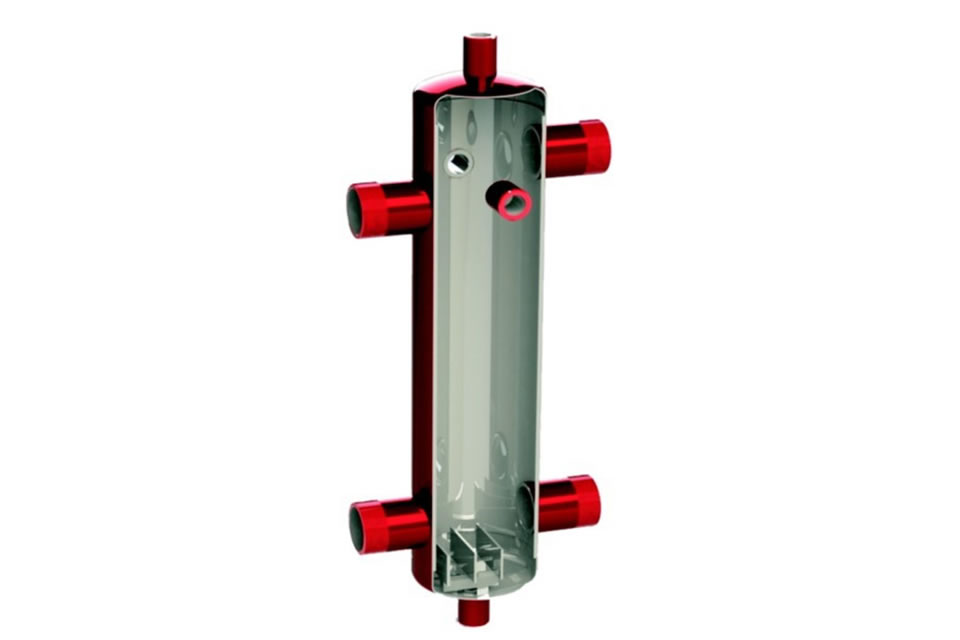

• Колектор та гідравлічні стрілки.

Способи обв'язки котлів опалення

Схема обв'язування котлів поділяється на три типи:

• З природною циркуляцією теплоносія. Простий спосіб обв'язування, який можна зробити самостійно. Дана схема працює без насоса, теплоносій переміщується по трубах лише за законами фізики, коли холодна рідина витісняє теплу. Така обв’язка підходить лише для опалення з одним контуром в невеликих за площею будинках. Відрізняється простотою монтажу та обслуговування, доступністю обладнання та надійною роботою. Але труби під стелею та над підлогою виглядають не дуже естетично.

• З примусовою циркуляцією. Практична, високоефективна та зручна схема, принцип роботи якої заснований на тому, що теплоносій рухається трубами шляхом циркулюючого насоса. Така обв’язка незамінною при установці двоконтурного опалювального обладнання. Система складна через велику кількість пристроїв, вона відрізняється залежність від електропостачання, високою вартістю складових елементів, монтажу та обслуговування.

• Колекторне розведення. Дана схема обв'язки передбачає включення в систему опалення колектора, який регулює тиск в системи опалення та забезпечує контроль над кожним елементом. Розігрітий котлом теплоносій надходить спочатку в колектор, а потім уже в труби. До колектора підключені крани та радіатори. Система ефективна та зручна, але має високу ціну.

Послідовність монтажу обв’язки котла опалення

Монтажні роботи при виконанні обв’язки котла незалежно від варіантів розведення виконуються в такій послідовності:

• Безпосередній монтаж опалювального котла;

• Встановлення розширювального бака;

• Вибір місця та монтаж колектора, важливо не переплутати лінію, що подає, зі зворотною;

• Встановлення на лінію подачі приладів безпеки;

• Монтаж теплового насоса;

• Монтаж приладів для поліпшення роботи системи: фільтра, клапани, крани, контролюючі прилади та інше.
